GNSS-Auswertung
Ziel der GNSS-Auswertung ist es, die auf dem WGS84 gemessenen GPS-Koordinaten in ein Zielsystem umzurechnen. Es werden Gauss-Krüger-Abbildungen (GK, UTM) unterstützt. Das Zielsystem kann auf einem anderen Ellipsoid liegen. Der hierzu benötigte Ellipsoidsprung wird über eine 7-Parameter-Transformation berechnet. Die Transformationsparameter können aus Stützpunkten bestimmt oder vorgegeben werden. Die verebneten Koordinaten werden gemittelt, gegen Fehlergrenzen geprüft und als Koordinateneingabe in ein KAVDI-Berechnungsdokument abgespeichert.
Die Protokollierung der Ergebnisse ist nach Anlage 4 der GPS-Richtlinien NRW realisiert.

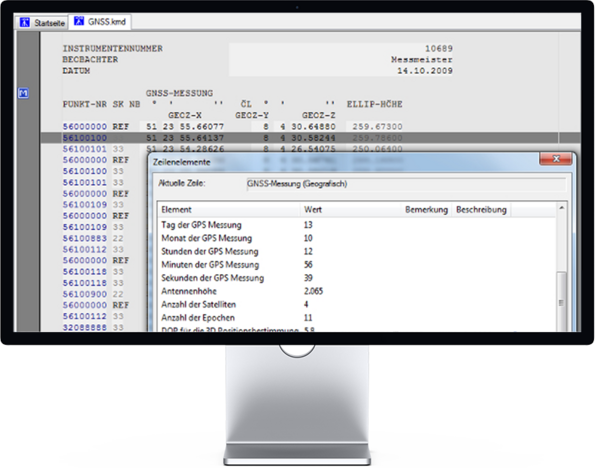

Messdatenprotokoll
Die GNSS-Messungen in einem oder mehreren Messdatenprotokollen ist die Datenbasis für die GNSS-Auswertung.
Die GNSS-Messungen werden aus den Rohmessdaten mit Hilfe von Formatdateien in ein Messdatenprotokoll umgesetzt. Einige GNSS-Empfänger erstellen das Messdatenprotkoll bereits direkt ohne Zwischenschritt.
In dem Messdatenprotkoll sind die sichtbaren Elemente auf das Arbeitskennzeichen, Steuerkennzeichen, Koordinaten und ellipsoidische Höhe beschränkt.
Die nicht sichtbaren Elemente können über die Eigenschaften einer Zeile angezeigt werden.

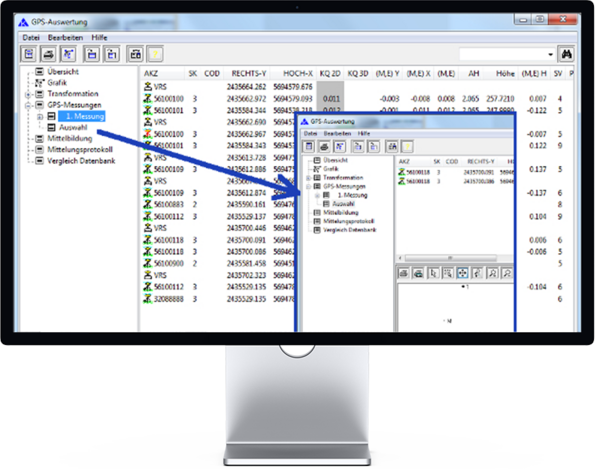

Benutzeroberfläche
In einer übersichtlichen Benutzeroberfläche bietet KAVDI weitere Funktionen an:
- CRS-Zielsystem festlegen
- Grafik
- Liste der gemessenen Koordinaten
- Lage der Einzelbeobachtungen um das Mittel
- Mittelbildungsinformationen
Die Einzelbeobachtungen können aktiviert bzw. deaktiviert werden. Die gemittelten Wert werden autiomatisch neu berechnet.
Farbliche Darstellung der Genauigkeiten bei Grenzwertüberschreitungen.

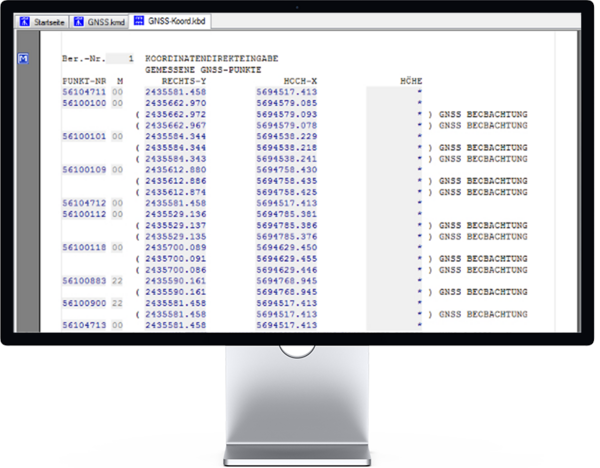

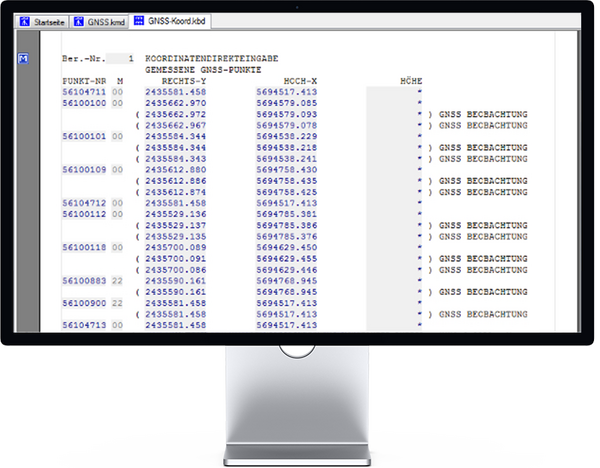

Koordinatenübernahme
Der verebneten Koordinaten werden letztendlich in ein KAVDI-Berechnungsdokument abgespeichert und stehen dann dem weiteren Berechnungsansätzen als Ausgangskoordinaten zur Verfügung.
In der Koordinateneingabe werden nicht nur die aus der GNSS-Auswertung gemittelten Koordinaten gespeichert, sondern auch die Einzelbeobachtungen. Diese finden dann in einer eventuell durchzuführenden Ausgleichung Verwendung.

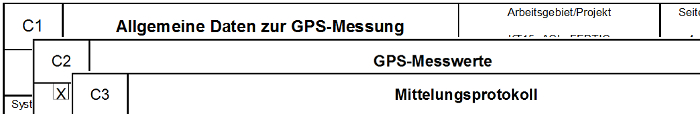

Dokumentation
KAVDI erstellt die entsprechende Dokumentationen nach der Anlage 8 des "NRW Erhebungserlass (ErhE)", Anlage 6 des "NRW-Einführungserlass ETRS89/UTM im Liegenschaftskataster", sowie das SAPOS-Protokoll für Sachsen-Anhalt, entweder zur Ausgabe auf den Drucker, am Bildschirm oder als PDF-Datei.
