Versionshinweise

Die neusten Änderungen/Erweiterungen werden zuerst angezeigt.

KAVDI V12.7

Chronologische Liste der Erweiterungen/Änderungen:
Build 31.03.2021

GEOgraf-Online Schnittstelle

Aus einer KAVDI-Flächenberechnung können Linienverbindungen für GEOgraf erstellt werden. Alle Linien einer Flächenberechnung werden bisher  die gleiche Linienart zugeordnet.

Die Artenzuordnung für GEOgraf wird über den in KAVDI erfassten Linienobjektschlüssel (OSK) vorgenommen. Dieser Linienobjektschlüssel kann nun individuell für jede Linie einer Flächenberechnung definiert werden.

GEOgraf-Online Schnittstelle

Mit PANDA/FA hat man die Möglichkeit eine Pfeilchendarstellung aus den Polardaten bzw. Multisymbole (GNSS-Messung) für GEOgraf erstellen zu lassen.

Die in PANDA/FA befindliche GEOgraf-Schnittstelle kann nun auch von KAVDI heraus angesprochen werden. Daraus ergibt sich nun die Möglichkeit die Pfeilchendarstellung/Multisymbole nach jedem Berechnungslauf von PANDA/FA erstellen zu lassen um die Informationen dann anschließend automatisch an GEOgraf über die Online-Schnittstelle zu übertragen.

In den Eigenschaften der GEOgraf-Schnittstelle kann diese Funktion mit dem Schalter "Multisymbole und Polarpfeile durch PANDA/FA erzeugen" aktiviert werden. Diese Funktion steht nur zur Verfügung, wenn auch die Schnittstelle zu PANDA/FA lizenziert ist.

GEOgraf-Online Schnittstelle

Bei der Konfiguration der GEOgraf-Online-Schnittstelle kann nun auch die Artenzuordnung ignoriert werden. In diesem Fall werden seitens KAVDI keine Informationen zum Katalog, der Ebene und der Art getroffen. Damit werden bei Punkten, die noch nicht in GEOGraf vorhanden sind, die in GEOgraf aktuell eingestellten Artendefinitionen verwendet. Bei Punkten die bereits in GEOgraf existieren bleiben die Symbole unverändert.

Hinweis:

sollen bei Neupunkten auch die Mehrfachsymbole nicht verändert werden muss der Konfigurationsschalter K_GGCLIENT_GRAFBAT_OPTIONEN_NP in der Hauptkonfigurationsdatei entsprechend angepasst werden:

K_GGCLIENT_GRAFBAT_OPTIONEN_NP = "-b:zoom -kp:0 -kq:3"

Die Option -kq:3 ist eine GEOgraf-Grafbat-spezifische Option und bedeutet, dass die Mehrfachsymbole ignoriert werden.

frox FX-Kataster

Die Flächenberechnung in KAVDI lässt nun zu dass eine Linie individuell klassifiziert werden kann. Diese Klassifizierung erfolgt über den Linienobjektschlüssel (OSK). Die in frox erfasste Linienart wird nun als Linienobjektschlüssel für jede Linie einer Flächenberechnung übernommen und steht somit auch z.B. für einen Export nach GEOgraf über die Online-Schnittstelle zur Verfügung.

Integrierte Ausgleichung PANDA/FA

Es können nun zwei Konfigurationslabel in die Projektvorlage von KAVDI hinzugefügt werden, die die interne Dokumentation von PAN beeinflussen:

PANDA_PAN_PROTOKOLL_ZEILEN_PRO_SEITE
und
PANDA_PAN_PROTOKOLL_IGNORE_FORMFEED

Mit PANDA_PAN_PROTOKOLL_ZEILEN_PRO_SEITE können die Zeilen pro Seite definiert werden. Mit dem Label PANDA_PAN_PROTOKOLL_IGNORE_FORMFEED kann das Hinzufügen eines Zeilenvorschubes definiert werden J/N.

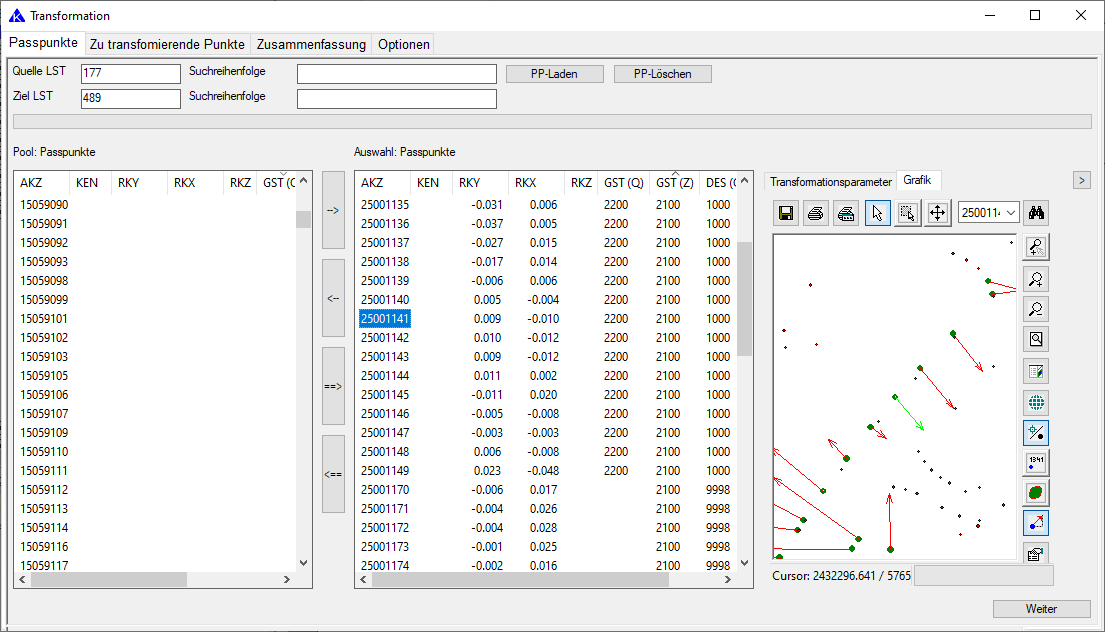

KAVDI: Transformation

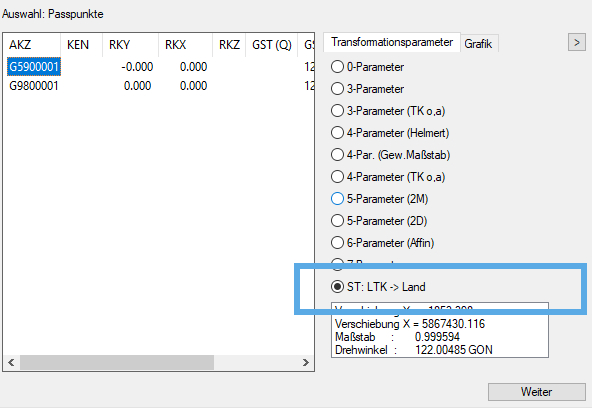

Neues Transformationsmodul integriert:

bei dem neuen Transformationsmodul können die Koordinaten der Passpunkte ohne Bezug auf die Punktdatenbank eingegeben werden. Diese Passpunkte brauchen also nicht in KAVDI existieren um Transformationsparameter berechnen zu können.

KAVDI.Mobil: Transformation

Mit KAVDI.Mobil ist es möglich ein zweites Koordinatensystem anzugeben, welches in das Messdatensystem transformiert wird.

KAVDI.Mobil erstellt nun im Unterverzeichnis mobil des Projektes ein Berechnungsdokument mit Zeitstempel im Namen und schreibt den Transformationsansatz in dieses Dokument. Das Berechnungsdokument kann dann gegebenenfalls in das KAVDI-Projekt integriert werden um sich die durchgeführte Transformation anzeigen zu lassen. Es wird hierbei der neue Transformationsansatz eingesetzt, damit die tatsächlich benutzten Passpunktkoordinaten zur Bestimmung der Transformationsparameter verwendet werden.

KAVDI.Mobil: Qualitätsfilter

Die Qualitätsfilter bei der GNSS-Messung gelten für alle gemessenen Punkte. Beim Aufmass von topografischen Punkten ist ein genau eingestellter Filter hinderlich. Bei Aufnahme von Katasterpunkten sollte der eingestellte Filter hingegen aktiv sein.

Man kann nun in Abhängigkeit der aktivierten Punktcodierung definieren ob der eingestellte Filter aktiv ist oder nicht. Standardmäßig ist er immer aktiv. Beim Start einer GNSS-Messung überprüft KAVDI.Mobil ob in der aktuell eingestellten Punktcodierung die Berücksichtigung der Filter gewünscht ist oder nicht.

Es können drei Filter/Checks individuell über die Punktcodierung geschaltet werden:

GNSS-Filterfunktionen (PDOP etc.)
GNSS-Mehrfachmittelung Lage
GNSS-Mehrfachmittelung Höhe

In der Definitionsdatei der Schaltflächen für die Punktcodierungen kann für jede Gruppe folgende Konfigurationslabel gesetzt werden:

GNSS_FILTER_IGNORIEREN = J
GNSS_CHECK_LAGE_IGNORIEREN = J
GNSS_CHECK_HOEHE_IGNORIEREN = J

Für alle Schaltflächen einer Gruppe werden in diesem Fall die Filter und Checks ignoriert.

Build 16.03.2021

KAVDI.Mobil: GNSS-Aufmass

Wenn in der Liste der GNSS-Messungen Daten editiert werden, wird nach jeder Änderung nicht wieder an den Anfang der Liste gesprungen, sondern es wird nach dem Bildschirmaufbau die veränderte Messungszeile sichtbar und aktiv gesetzt.

KAVDI.Mobil: unvollständige Messung

Falls eine vollständige Messung (Richtung, Vertikalwinkel und Schrägstrecke) seitens KAVDI.Mobil angefordert, diese aber unvollständig vom Tachmyeter geliefert wurde, dann zeigt KAVDI.Mobil eine Warnung an, dass diese Messung unvollständig ist und nicht weiterverarbeitet wird.

Diese Überprüfung wird standardmäßig durchgeführt, kann aber über die Projektkonfigurationsdatei abgeschaltet werden:

K_MOBIL_CHECK_TACHYMETERMESSUNG = N

KAVDI.Mobil: Anzeige PDOP in Statuszeile

Der aktuelle PDOP-Wert wird immer in der Liste der Mehrfachmessungen angezeigt. Er wird jetzt zusätzlich mit der aktuellen Koordinatenqualität in der Statuszeile von KAVDI angezeigt.

Hinweis: Der PDOP-Wert steht nur dann zur Verfügung, wenn der Messdatenserver die GNSS-Messwerte vom Empfänger an KAVDI.Mobil weiterleitet. Dies ist nur dann der Fall, wenn in KAVDI.Mobil die Messung gestartet wurde.

KAVDI.Mobil: Löschen von Messungen

Im Programm Aufmaß eines polaren Messdatenansatz sowie im Programm Aufmaß eines GNSS-Messdatenansatzes können Messungen jetzt auch endgültig gelöscht werden. Das Löschen ist mit einer Sicherheitsabfrage verbunden.

Duch das Klicken auf die "Del"-Taste wird eine Messung deaktiviert. Durch erneutes Klicken auf die "Del"-Tatste hat man nun die Möglichkeit die Messung wieder zu aktivieren oder sie endgültig zu löschen.

Neue Seite

Eine neue Seite wird im Dokument wieder mit einem horizontalem Strich gekennzeichnet.

Build 11.03.2021

Neuigkeiten:

  • Gleichzeitige Anzeige mehrerer Dokumente.
  • Berechnungs- und Messdatenanätze per Drag und Drop kopieren.
  • Messauswertung per Drag und Drop.
  • Formularanzeige direkt nach der Berechnung.
  • Benutzereinstellungen um Farbzuweisungen erweitert.
  • GEOgraf-Online Schnittstelle

Gleichzeitige Anzeige mehrerer Dokumente

Die Berechnungsdokumente bzw. Messdatenprotokolle können nun abgekoppelt werden.

Klickt man mit der rechten Maustaste auf die Karteikarte eines Dokumentes steht im Kontextmenü der Eintrag "Dokument abkoppeln" zur Verfügung. Nach Auswahl dieses Menüpunktes wird das Dokument in einem eigenständigen Fenster angezeigt.

Das Abkoppeln funktioniert auch über "Drag and Drop". Klicken Sie hierzu mit der linken Maustaste auf eine Karteikarte und halten diese gedrückt bis der Cursor anzeigt, dass das Dokument "aufgenommen" wurde.



Jetzt kann das Dokument als eigenständiges Fenster auf dem Desktop platziert werden.

Ein abgekoppeltes Fenster kann wieder in als Karteikarte angedockt werden, indem man mit der rechten Maustaste in das abgekoppelte Dokument klickt. Im Kontextmenü steht der Eintrag "Dokument andocken". Nach Auswahl dieses Menüpunktes wird das Dokument wieder als Karteikarte im Hauptfenster angezeigt.

Berechnungs- und Messdatenansätze per Drag und Drop kopieren.

Dadurch dass KAVDI mehrere Dokumente gleichzeitig anzeigen kann, ergibt sich die Möglichkeit Berechnungsansätze bzw. Messdatenansätze zwischen den Dokumenten per Drag und Drop zu kopieren.

Sind in KAVDI mehrere Dokumente geöffnet können Berechnungsansätze bzw. Messdatenansätze zwischen den Dokumenten per Drag and Drop kopiert werden. Hierzu klicken Sie auf die erste Zeile des Ansatzes und halten die Maustaste gedrückt, bis der Cursor anzeigt, dass das Modul "aufgenommen" wurde.



Jetzt kann der Ansatz in ein anderes Dokument kopiert werden in dem man die Maus auf die gewünschte Position im anderen Dokument bewegt und die Maustaste loslässt.



Messauswertung per Drag und Drop.

Messdatenansätze, die per Drag and Drop in ein Berechnungsdokument kopiert werden sollen, werden bei diesem Vorgang in ein Berechnungsansatz konvertiert.

Diese Art der Messauswertung kann auch mit einem kompletten Messdatenprotokoll durchgeführt werden, in dem man die erste Zeile des Messdatenprotokolls per Drag aufnimmt und in ein Berechnungsdokument droppt.



Jetzt werden alle Messdatenansätze des Protokolls berücksichtigt und in entsprechende Berechnungsansätze konvertiert.

Formularanzeige direkt nach der Berechnung

Mit dem Druckmanager können die länderspezifischen Formulare erstellt werden. Nach einer Neuberechnung stehen die Formulare im Druckmanager zur Verfügung und man hat dort die Möglichkeit sich diese anzeigen, ausdrucken oder als PDF zu exportieren.

Die Formulare: NRW (ErhE) VP-Liste , KAVDI-Koordinatenliste und die Prüfung der Ausgleichungsberechnung können nun zusätzlich als Formularfenster geöffnet werden. Nach einer Neuberechnung werden diese dann aktuell aus dem berechneten Datenbestand generiert und angezeigt.

Das erspart den Weg sich diese Dokumente über den Druckmanager erstellen und anzeigen zu lassen.





Die Formularfenster können über den Menüeintrag "Ansicht->Weitere Fenster" aktiviert werden. Über die neue Benutzerkonfiguration kann eingestellt werden welche Formularfenster standardmäßig beim Projektstart geöffnet werden sollen.

Benutzereinstellungen um Farbzuweisungen erweitert.

Die Farben (Schrift/Hintergrund) des Dokumenteneditors können nun Benutzerindividuell eingestellt werden. Hier kann auch die Schriftfarbe einiger Elemente (Koordinaten/Höhen) individuell gewählt werden.

KAVDI mit den Standardfarben:





Durch die Farbanpassungen können auch sehr spezielle Darstellungen produziert werden wie z.B. der Dark-Modus:



GEOgraf-Online Schnittstelle

Bei der Konfiguration der GEOgraf-Online-Schnittstelle kann nun auch die Artenzuordnung ignoriert werden. In diesem Fall werden seitens KAVDI keine Informationen zum Katalog, der Ebene und der Art getroffen. Damit werden bei Punkten, die noch nicht in GEOgraf vorhanden sind, die in GEOgraf aktuell eingestellten Artendefinitionen verwendet. Bei Punkten die bereits in GEOgraf existieren bleiben die Symbole unverändert.

PANDA/FA V4.1

Build 31.03.2021

GEOgraf Schnittstelle

Beobachtungen, die nicht in der Ausgleichung verwendet wurden, sollen auch bei der Erzeugung de Pfeilchenübersicht bzw. Multisysmbole berücksichtigt werden.

In der Konfigurationsdatei zur GEOgraf-Schnittstelle (panda-fa-geograf-schnittstelle.xml) können Schalter definiert werden, mit denen die Berücksichtigung von nicht verwendeten Beobachtungen aktiviert werden kann:


Multisymbole:
unter dem Knoten GEOgraf-GrafbatSchnittstelle-Punkte-Einstellungen:

BeruecksichtigeNichtAusgeglichenePunkte auf Ja

Linien (Pfeilchenübersicht):

unter dem Knoten GEOgraf-GrafbatSchnittstelle-Linien-Einstellungen:

BeruecksichtigeNichtVerwendeteBeobachtungen auf Ja



Information für Entwickler

Die GEOgraf-Schnittstelle, die aus der Polaraufnahme eine Pfeilchendarstellung  bzw. Multisymbole für GNSS gemessene Punkte erstellt, konnte bisher nur über einen Menüpunkt in der Viewer aufgerufen werden.

Die Schnittstelle kann nun auch über Programmparameter zur Verfügung gestellt werden. Ein externes Programm kann dann die GEOgraf-Schnittstellendatei im Blackbox-Modus von PANDA/FA erstellen lassen.

Die Programmparameter wurden so erweitert, dass die GEOGraf-Schnittstelle ohne Start des Viewers aufgerufen werden kann:

-CREATE_GG_GRAFBAT

mit diesem Parameter wird die GEOgraf-Schnittstelle aufgerufen

-GG_GRAFBAT"<Name der Ausgabedatei>"

mit diesem Parameter wird der Name der grafbat-Datei angegeben die PANDA/FA erzeugen soll.

Information für Entwickler

Option zum Steuern eines Seitenvorschubes im Druckprotokoll von pan.

Standardmäßig wird ein Formfeed in die Protokolldatei von pan hinzugefügt. In der Schnittstellendatei von PANDA/FA kann unter den Options der Eintrag IgnoreFormfeed mit true oder false vorgenommen werden.

In die Auftragsdatei von pan wird dieser Eintrag als Option *no_fff weitergegeben.



Build 16.03.2021

Information für Entwickler

PAN Druckprotokoll: Anzahl von Zeilen

In der Schnittstellendatei von PANDA/FA kann unter den Options der Eintrag LinesPerPage mit der gewünschten Anzahl der Zeilen des Druckprotokolls gesetzt werden. In die Auftragsdatei von pan wird dieser Eintrag als Option *zps weitergegeben.
